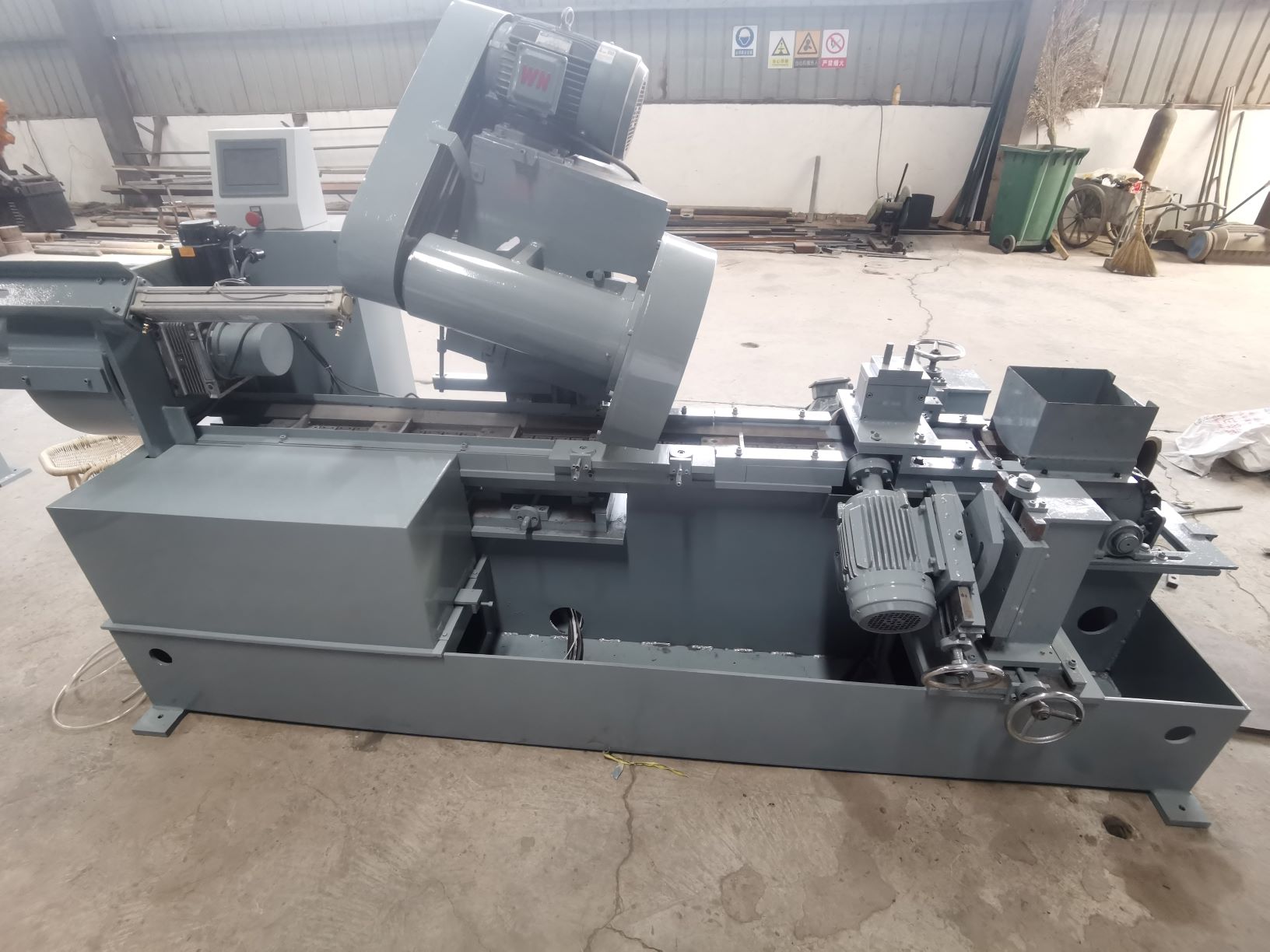

該磨床為多工藝組合磨床，可對鼓式剎車片的內圓弧和大小頭進行磨削加工，磨頭均采用臥式精磨砂輪。經過多次試驗驗證，對于過去老款組合磨進行升級，縮短床身，減小占地面積，去除多余加工工藝，并為了保證加工出的剎車片產品方度，添加一款QJR-702數控方度整形機與其配合使用，保證組合磨加工精度和剎車片的美觀。
外型尺寸： 2700*940*1550mm
磨頭電機 ：2.2kw ，2870轉/分 ，共兩個
內弧電機 ：7.5kw ，2930轉/分 ，共一個
進給電機： 1.5KW配1:60減速機 三個
磨頭砂輪： φ100 兩個
內弧砂輪 ：Φ295 一個（定制）
剎車片寬度： 80—230
剎車片外半徑 ：R≥142-230
加工節拍 ：4~8片/分鐘
