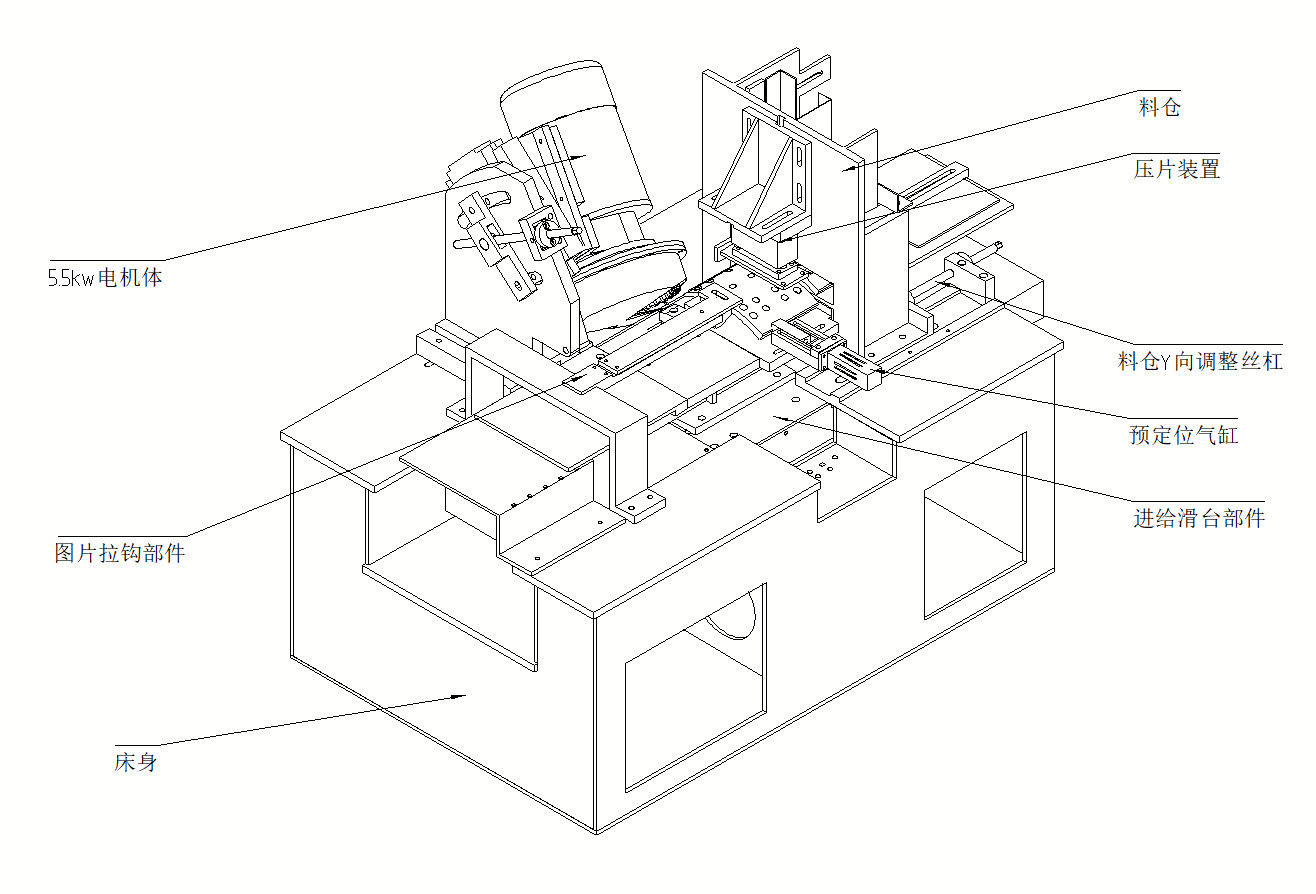

本機主要由機架、模具部件、進給滑臺、砂輪主動力部件、送料料倉、電氣液壓系統、防塵及安全防護裝置等組成。各部件底座由螺栓與床身固定，料倉位于床身右方，砂輪電機部件位于后方，可手動調整電機底座絲杠來控制砂輪磨削角度和深度；產品由伺服電機帶動滑臺動作，使推板推動剎車片滑入模具上，經預定位裝置和壓緊裝置定位壓緊后，通過砂輪進行磨削，然后壓緊裝置松開，滑臺退回帶動剎車片落入接片平臺，磨削完成。

數控倒角機設備演示視頻1

數控倒角機設備演示視頻2

二、主要技術性能：
1.磨削范圍：內徑142≤R≤230（mm）剎車片；
2.加工剎車片寬度范圍：100～280mm；
3.加工角度范圍：所有大倒角；
4.精度：直線度≤0.1mm；
5.加工量：10～30mm；
6.砂輪電機：　5.5kw電機 1個， 2935r/min；
7.滑臺伺服電機：　2kw；
8.外型尺寸：　1460mm×1000 mm×1230 mm；
9.效率：　6片/分，每片耗時9～10秒；
10.總 重 量：　約1490kg；
11.砂輪直徑：240mm；

12.總功率：8kw。

數控倒角機技術參數
